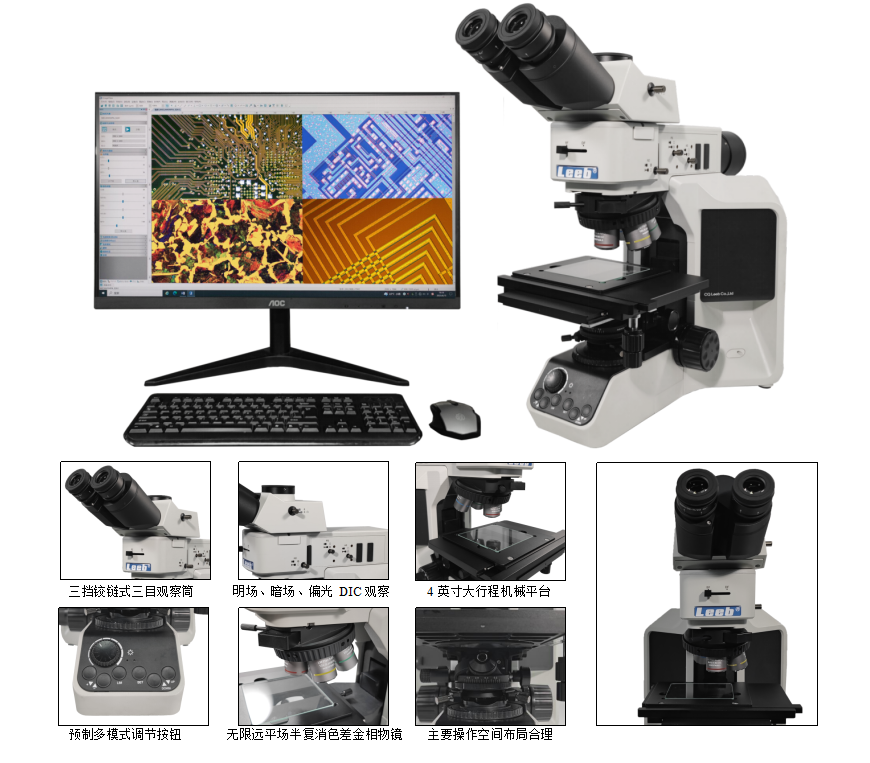

主要特点
● 无限远消色差校正光学系统，无限远长距明暗场半复消色差金相物镜；

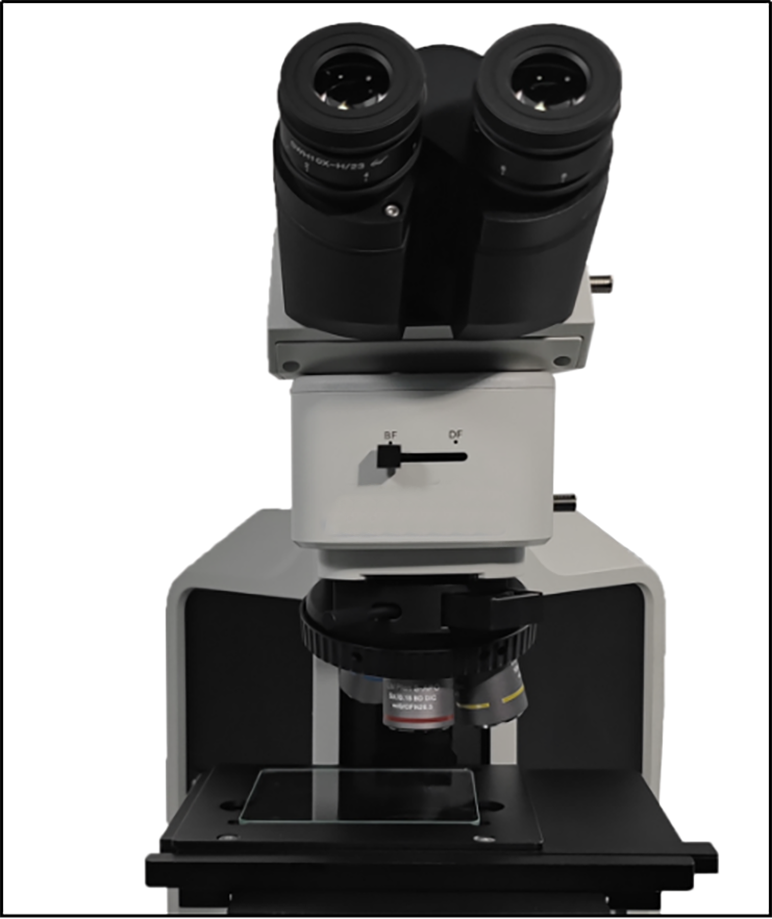

● 明、暗场观察切换反射照明装置，5WLED冷光源亮度可调节；
● 外形简洁经典设计，符合人机工学，操作功能全面、简便；
● 微分干涉组件（选配件），可以将明场观察下无法检测的细微高低差，转化为高对比度的明暗差并以立体浮雕形式表现出来，如 LCD 导电粒子，精密磁盘表面划痕等；
● 完善的偏振系统，固定式检偏器和360°可旋转检偏器，可在不移动工件的情况下，方便观察以不同偏振角度光线下呈现的状态。
应用领域
适用场合:工厂检测检验、实验室研究、教学实验教室等；

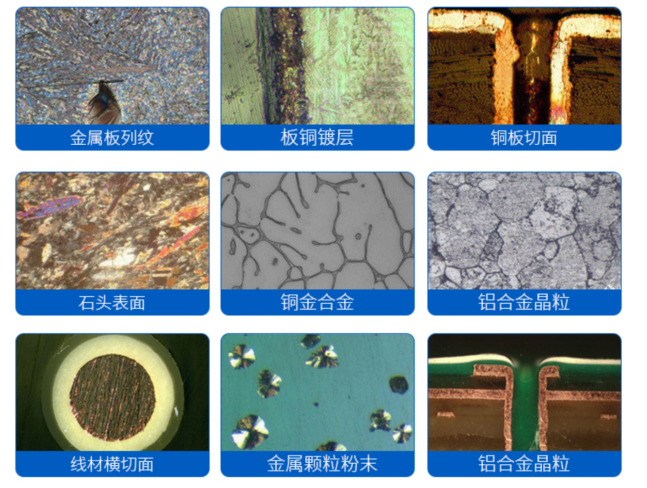

应用范围:IT、金属、矿产、陶瓷等行业。
规格及参数
型号 | LEEB1901 |
光学系统 | 无限远色差校正光学系统 |
光学放大倍数 | 50倍～1000倍 |

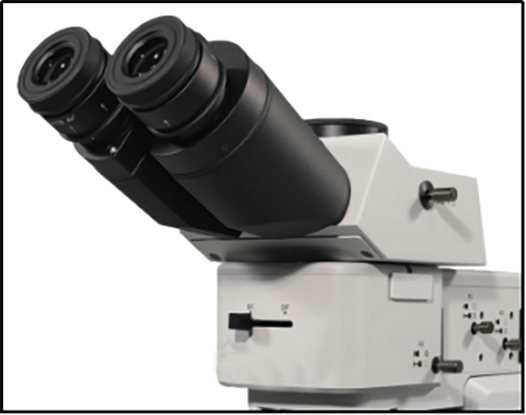

观察筒 | 正像，无限远铰链三通观察筒，瞳距调节：50mm~76mm，两档分光比双目:三目=100：0 |
目镜 | 高眼点大视野目镜PL10X/23mm，视度可调（选配PL10X/25mm） |
物镜 | 无限远长工作距明暗场半复消色差金相物镜5X NA0.15 WD15 |
无限远长工作距明暗场半复消色差金相物镜10XNA0.30 WD8.4 | |
无限远长工作距明暗场半复消色差金相物镜20X NA0.40 WD11.9 | |
无限远长工作距明暗场半复消色差金相物镜50X NA0.75 WD3.0 | |
无限远长工作距明暗场半复消色差金相物镜100X NA0.90 WD1.0（选配） | |
物镜转换器 | 明暗场5孔转换器（带DIC插槽）， |
机架 | 反射用机架, 低手位粗微同轴调焦机构。粗调行程50mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100-240V宽电压系统，采用数字调光，具有光强设定与复位功能 |
载物台 | 4英寸载物台，移动行程：105mm×102mm机械平台，X、Y方向同轴调节； |

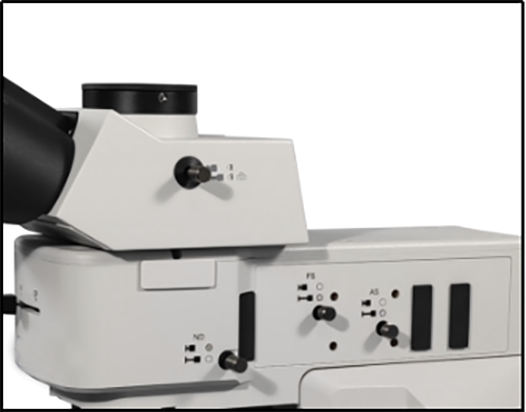

反射照明器 | 明暗场反射照明器，带可变孔径光栏，视场光栏，中心可调，带滤色片插槽，带起偏镜/检偏镜插槽 |
灯室 | 5W可调LED灯室，反射通用，预定中心 |
摄像接口 | 摄影摄像附件：1X，C型接口，可调焦（可选0.5X/0.65X） |
偏光组件 | 起偏镜插板，360°旋转式检偏镜插板 |
DIC组件 | 选配微分干涉附件（选配件） |
工业相机 | 1200万，2000万，高清数码相机等 |
数码放大倍数 | 150倍-3000倍（21.5寸显示器）搭配100倍物镜倍数可达3000倍 |
电脑 | 品牌电脑和显示器 |
测量软件 | 测量软件OMT-1.5D，软件控制电动物镜转盘，拍照，录像，测量，扫码上传，实时图像拼接，景深融合 |
标尺 | 高精度型测微尺，格值0.01mm |
显微镜配置表
主机 | 反射用机架 | ● |
观察筒 | 无限远铰链三通观察筒 | ● |
目镜 | PL10X23mm，视度可调 | ●● |
PL10X/25mm，视度可调 | ○○ | |
物镜转换器 | 明暗场5孔转换器（带DIC插槽） | ● |
电动明暗场5孔转换器（带DIC插槽 | ○ | |
物镜 | 5X无限远长工作距明暗场半复消色差金相物镜 | ● |
10X无限远长工作距明暗场半复消色差金相物镜 | ● | |
20X无限远长工作距明暗场半复消色差金相物镜 | ● | |
50X无限远长工作距明暗场半复消色差金相物镜 | ● | |
100X无限远长工作距明暗场半复消色差金相物镜 | ○ | |
载物台 | 4英寸载物台 | ● |
反射照明器 | 暗场反射照明器， | ● |
光源灯室 | 5W可调LED灯室，反射通用，预定中心 | ● |
偏光组件 | 起偏镜插板，检偏镜插板（360°旋转） | ● |
DIC组件 | 可调微分干涉插板 | ○ |
摄像接口 | 1X，C型接口，可调焦（可选0.5X/0.65X） | ○ |
电脑 | 品牌电脑和显示器 | ○ |
测量软件 | 测量软件OMT-1.5D，软件控制电动物镜转盘，拍照，录像，测量，扫码上传，实时图像拼接，景深融合 | ○ |
工业相机 | 1200万，2000万，高清数码相机等 | ○ |
包装纸箱 | ● | |
泡沫包装 | ● | |
“●”为标配件，“○”为选配件
金相分析软件最新更新到现有金相组织模块540个，覆盖了现有的所有金相检验.详见金相模块目录。

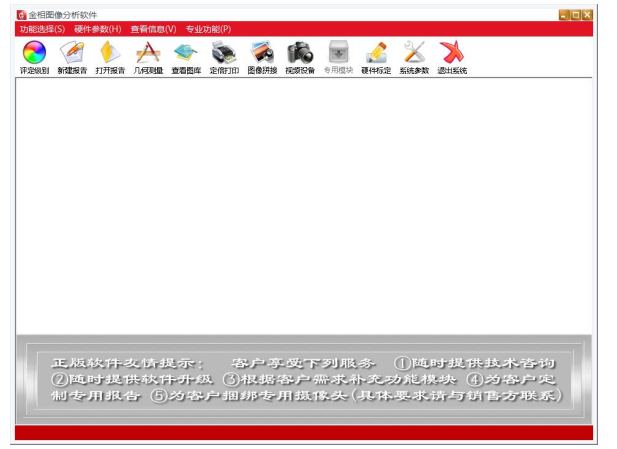

金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像分析技术，为金相显微镜和智能分析技术的完美结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。
系统全部中文界面，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。
二、主要功能：
● 图像编辑软件：图像采集，图像存储等十多种功能；
● 图像软件：影像增强，图像叠加等十多种功能；
● 图像测量软件：周长、面积、百分含量等几十种测量功能；
● 输出方式：数据表格方式输出，直方图输出，图像打印输出。
专用金相软件包：
● 晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；
● 非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；
● 珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；
● 脱碳层、渗碳层测量，表面涂层厚度测量；
● 焊缝熔深度测量
● 铁素体、奥氏体型不锈钢中相-面积测量；
● 高硅铝合金初晶硅与共晶硅分析；
● 钛合金材料分析……等；

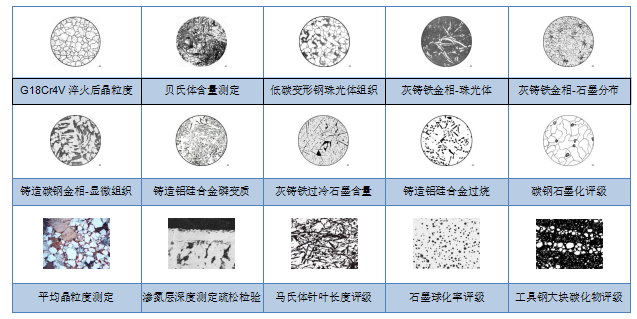

● 包含进行比对的近470种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；
● 鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
(软件中包含540多种常用金属材料的金相图谱，可根据用户需求增加相应的金相图谱，完整清单见附件)
三、系统组成：
整个软件系统由如下部分组成：
1. 软件程序（光盘）；
2. 加密狗：USB型+动态码验证；
3. 文字资料：《使用说明书》（在光盘上）；
4. CCD摄像装置（高清500万工业相机）
5. 测微标尺。
四、硬件运行环境： WINDOWS XP、WIN7 32/64、WIN8系统
1. 电脑推荐配置：
⑴ CPU：奔腾4型，主频2.8G以上；
⑵ 内存：1G及以上（ 否则安装时会出错）；
⑶ 硬盘：C盘可用空间2G以上，软件（推荐）安装在C盘；
⑷ 显示卡：可提供3D加速的AGP显示卡、可达到真彩色；
2. CCD摄像头或者数码相机：
分辨率达到450线及以上的CCD摄像头以及数码相机均可
* 产品图片以实物为准，以上参数为典型数值，参数变更恕不另行通知！
