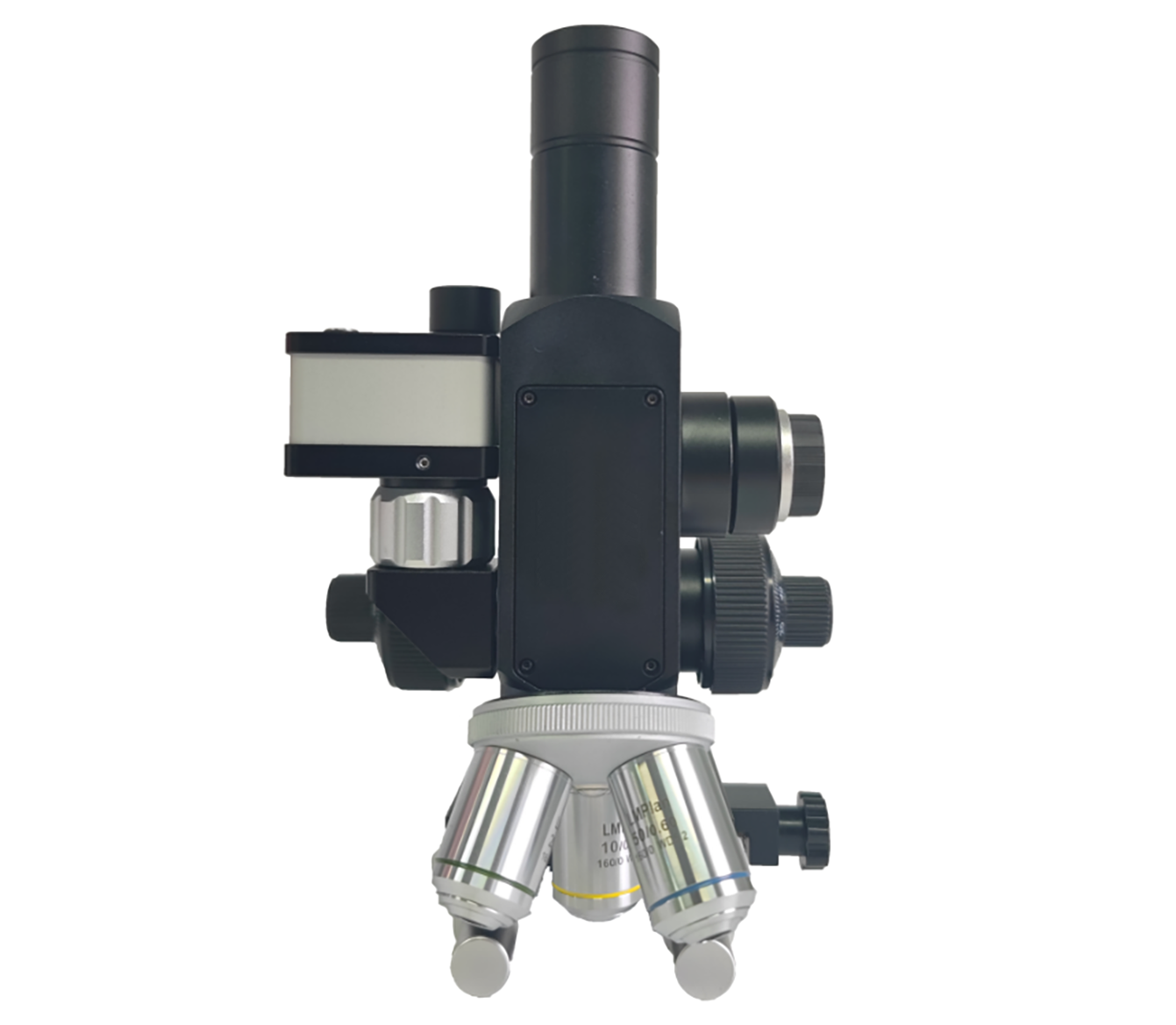

ALBX-20是一款新型用于现场观察、分析的金相显微镜。
● 采用标准195光学系统，配置平场消色差金相物镜；
● 视野范围大，视场背景均匀，成像分辨率高、质量清晰，眼点高，观察更舒适；
● 采用3W高还原真彩LED光源，支持适配器、充电宝、手机（反充）、车载供电等设备供电；
● 采用粗微动同轴调焦机构，满足国家对金相显微镜所制定的行业标准，两级差速手轮，实现对目标的快速和精准对焦功能；
● 摄像头可与观察筒同时观察，通过智能手机、平板电脑等智能设备同步成像；
● 可选配数码摄像装置（工业相机）、金相评级软件，亦可升级更多其他附件，以适应更多工况条件使用；
● 适用场合∶工厂检测检验、野外金属观察、锅炉表面检测，教学实验教室等；

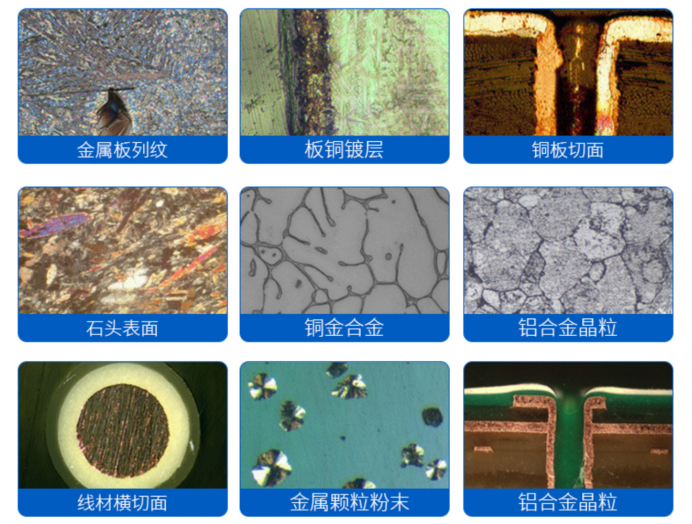

● 应用范围:金属、矿产、陶瓷、电子等。
放大倍数范围 | 40×～1000× |
目镜 | 10×大视野、高眼点平场目镜，视场数Φ20（单位：mm） |
物镜 | 有限远平场物镜：4×/10×/20×/40×/50×/100×（Dry） |
观察筒 | 目镜观察筒与摄像头同时观察 |
物镜转换器 | 三孔转换器 |
粗微调焦装置 | 粗微同轴调焦，粗调行程30mm，微调每圈0.2mm，格值2µm，粗调带松紧调节 |
XY移动台 | 带开关磁力底座，三层机械移动台，吸力达125KG |
光源电气 | 3W真彩LED，适配器、充电宝、手机（反充）、车载供电等设备供电 |
摄像接口 | 可调C-MOUNT适配器接口 |
数码摄像系统 | 可配置摄像装置（CMOS/CCD工业相机等）及软件系统 |
数码照相装置 | 可配置CANON、NIKON、OLYMPUS等多种数码相机 |
金相分析系统 | 普及型显微软件、专业金相分析评级软件等可选 |
仪器重量 | 净重：3kg 毛重：8kg（标配机、提手箱、纸箱） |
仪器尺寸 | 仪器尺寸：24（高）*22*22 包装尺寸：38*45*26（单位：cm） |
名称 | LM20-5 |
主机（3WLED) | ● |
粗微同轴调焦机构 | ● |
WF10×/18mm 平场目镜 | |
WF10×/20mm 高眼点平场目镜 | ● |
WF12.5X 目镜 | ● |
单孔物镜接口 | |
3孔倾角转换器 | ● |
有限远平场金相物镜4× | ○ |
有限远平场物镜10× | |
有限远平场物镜20× | |
有限远平场物镜40× | |
有限远平场金相物镜10× | ● |
有限远平场金相物镜20× | ● |
有限远平场金相物镜40× | ● |
有限远平场金相物镜50× | ○ |
有限远平场金相物镜100× | ○ |
XY移动台带开关磁力底座 | ● |
三通摄像接口 | ● |
DC电源 | ● |
5000MA充电宝 | ● |
产品说明书 | ● |
数码CCD 500万 | |
WIFI数码CCD 500万 | ● |
金相评级软件 | |
打磨抛光设备 | ● |
铝合金箱盒 | ● |
纸箱包装 | ● |
符号“●”为标准配置部件 “○”为选配部件 | |

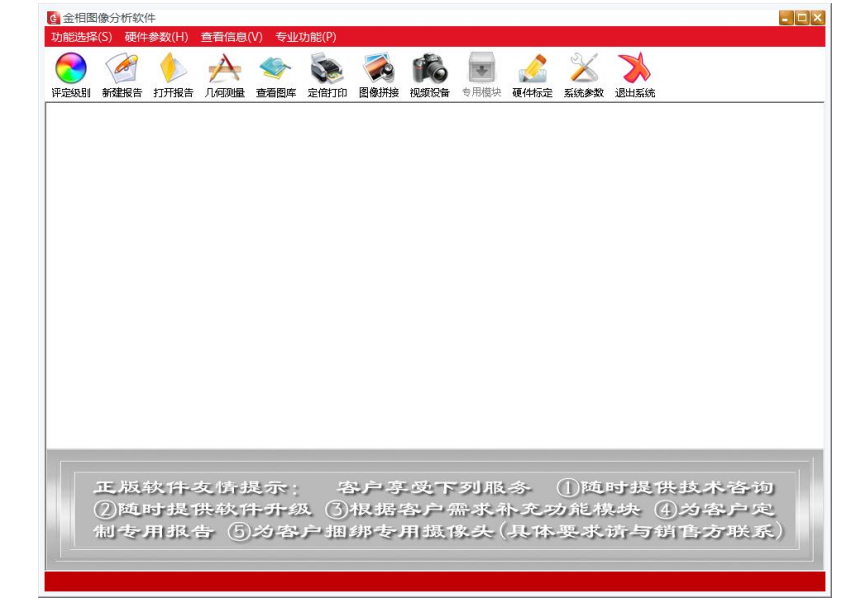

一、金相分析软件介绍
金相分析软件最新更新到现有金相组织模块470个，覆盖了现有的所有金相检验.详见金相模块目录。
金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像
分析技术，为金相显微镜和智能分析技术的完美结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。
二、主要功能：
● 图像编辑软件：图像采集，图像存储等十多种功能；
● 图像软件：影像增强，图像叠加等十多种功能；
● 图像测量软件：周长、面积、百分含量等几十种测量功能；
● 输出方式：数据表格方式输出，直方图输出，图像打印输出。
专用金相软件包：
● 晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；
● 非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；
● 珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；
● 脱碳层、渗碳层测量，表面涂层厚度测量；
● 焊缝熔深度测量
● 铁素体、奥氏体型不锈钢中相-面积测量；
● 高硅铝合金初晶硅与共晶硅分析；
● 钛合金材料分析……等；

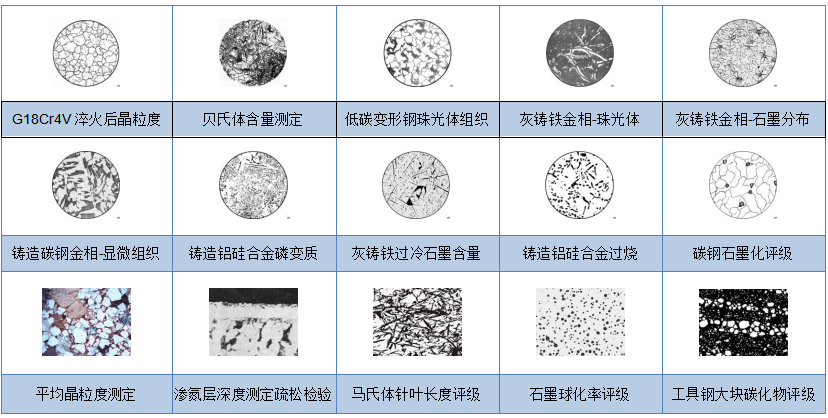

● 包含进行比对的近470种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；
● 鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
三、系统组成：
整个软件系统由如下部分组成：
⒈ 软件程序（光盘）；
⒉ 加密狗：USB型+动态码验证；
⒊ 文字资料：《使用说明书》（在光盘上）；
4. CCD摄像装置（高清500万工业相机）
5. 测微标尺。
四、硬件运行环境： WINDOWS XP、WIN7 32/64、WIN8系统
⒈电脑推荐配置：
⑴CPU：奔腾4型，主频2.8G以上；
⑵内存：1G及以上（ 否则安装时会出错）；
⑶硬盘：C盘可用空间2G以上，软件（推荐）安装在C盘；
⑷显示卡：可提供3D加速的AGP显示卡、可达到真彩色；
⒉CCD摄像头或者数码相机：
分辨率达到450线及以上的CCD摄像头以及数码相机均可
* 产品图片以实物为准，以上参数为典型数值，参数变更恕不另行通知！
