一、案例背景
某大型装备制造企业主要生产石油化工管道、压力容器等承压设备，其产品焊接质量直接关系到设备运行安全性与可靠性，而焊缝硬度检测是评判焊接接头质量、排查淬硬组织、软化区等隐患的核心环节。该企业此前采用传统手动维氏硬度计进行焊缝检测，存在检测效率低、人为误差大、检测范围有限、数据追溯困难等问题，无法满足大批量焊缝检测的精准性与合规性要求，尤其难以精准捕捉焊缝金属、热影响区与母材的硬度梯度变化，无法全面适配GB/T 4340.1-2009、GB/T 27552-2021等国家检测标准，亟需一款高效、精准、自动化的十大体育平台，解决焊缝检测痛点，保障产品出厂质量。

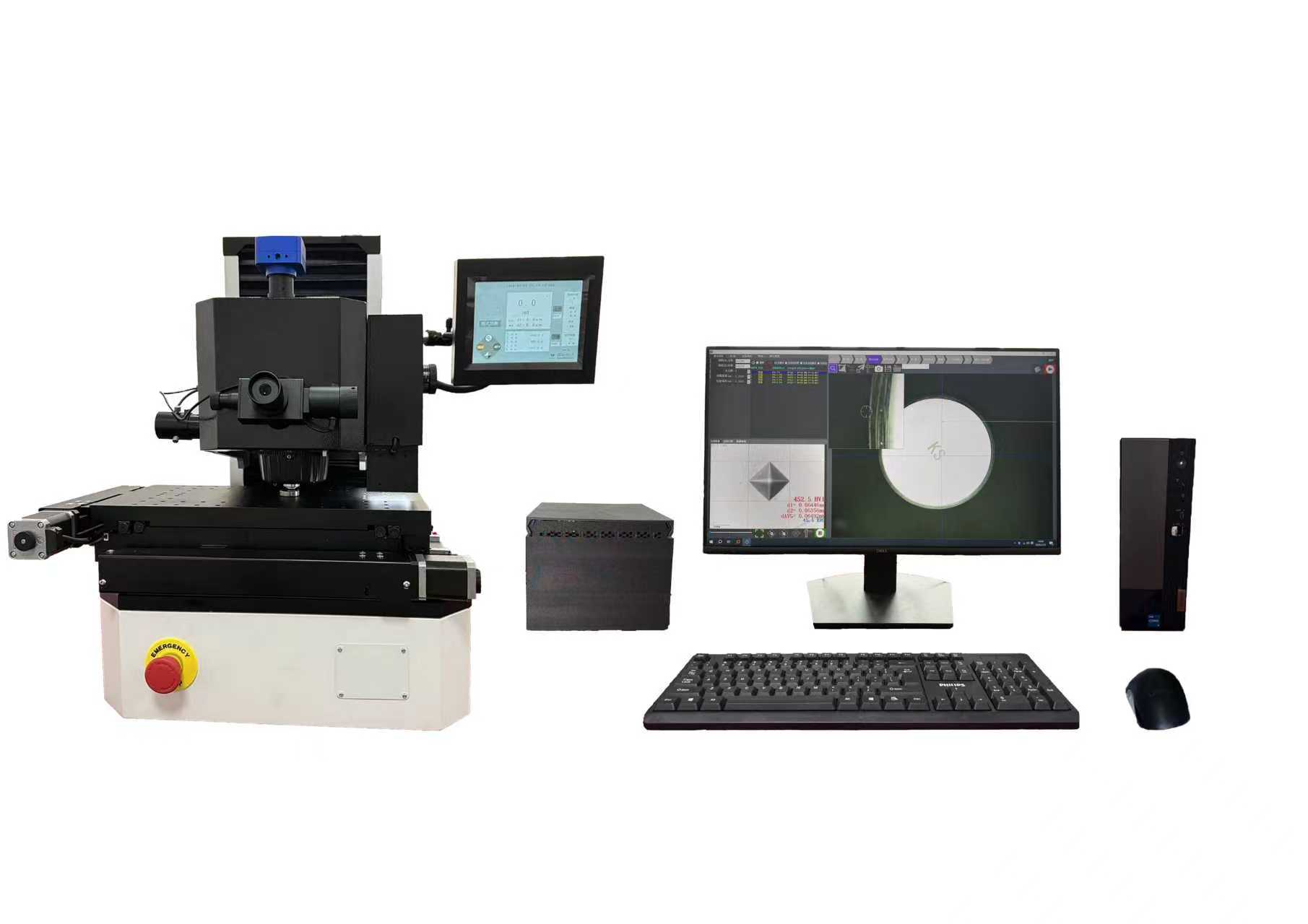

经多方调研与对比，该企业选用我司“奥龙芯”全景全自动维氏硬度计（型号：JMHVS-10FC PLUS），用于各类承压设备焊缝的批量检测，重点解决焊缝区域微小范围硬度测量、硬度梯度测绘、数据自动化管理等核心需求，实现焊缝检测的标准化、高效化与精准化。
二、检测需求与痛点
（一）核心检测需求
1. 检测对象：石油管道X80钢焊缝、压力容器对接焊缝，需覆盖焊缝金属、热影响区、母材三个关键区域，精准测量各区域硬度值，排查硬度异常隐患。
2. 检测标准：严格遵循GB/T 4340.1-2009《金属材料维氏硬度试验 第1部分：试验方法》、GB/T 27552-2021《金属材料焊缝破坏性试验 焊接接头显微硬度试验》要求，确保检测结果合规，可用于产品质量认证与追溯。
3. 检测精度：试验力范围需覆盖0.3kgf-10kgf，测量精度≤±3%，可精准识别焊缝热影响区的微小硬度梯度变化，避免因硬度异常导致的焊接接头失效。
4. 效率与数据管理：需实现大批量焊缝样品的连续检测，自动完成压痕定位、测量、数据计算与报告生成，减少人为干预，实现检测数据的可追溯、可导出，适配企业质量管控体系。
（二）原有检测痛点
1. 人为误差大：传统手动硬度计需人工调整样品位置、手动聚焦、手动测量压痕对角线，操作人员的视觉疲劳、操作熟练度直接影响检测数据准确性，同一焊缝多次检测偏差较大，难以满足高精度检测需求。
2. 检测效率低：手动检测单条焊缝需逐一调整测点位置，完成一个样品的全区域检测需1-2小时，无法适配企业大批量生产的检测节奏，导致生产周期延长。
3. 检测范围有限：手动设备无法实现焊缝全景扫描，难以全面覆盖热影响区的微小硬度异常点，易出现漏检，无法精准绘制硬度分布映射图，不利于焊接工艺优化。
4. 数据管理繁琐：检测数据需人工记录、整理，易出现记录错误、数据丢失，无法快速生成合规检测报告，难以满足石油化工、压力容器行业的合规审核要求。
三、解决方案：全景全自动维氏硬度计应用配置
结合该企业的检测需求与行业痛点，我司为其配置了全景全自动维氏硬度计，搭配专属焊缝检测模块，实现从样品放置到报告生成的全流程自动化，具体配置与核心功能如下：
1. 核心配置：设备搭载高精度电动XY试台、高清CCD摄像头与智能图像分析系统，试验力范围0.3kgf-10kgf，测量精度±3%，符合GB/T 4340.1-2009标准要求，每月可通过国家计量院校准，确保检测数据的权威性。
2. 全景扫描功能：支持焊缝横截面全景成像，可自动识别焊缝金属、热影响区、母材的边界，无需人工定位，精准覆盖整个焊缝检测区域，避免漏检微小硬度异常点。
3. 全自动检测流程：操作人员仅需将焊缝样品放置在工作台上，通过软件预设检测方案（测点数量、矩阵排列、试验力），一键启动后，设备自动完成聚焦、压痕加载、卸载、压痕识别、数据计算，实现24小时无人值守连续检测。
4. 硬度梯度测绘：内置智能算法，可自动绘制焊缝区域硬度分布映射图，直观展示焊缝金属、热影响区、母材的硬度差异与梯度变化，快速定位硬度异常根源（如焊接电流过大导致的热影响区软化、冷却速度过快引发的焊缝淬硬）。
5. 数据管理与报告生成：内置数据管理系统，可自动存储所有检测数据，支持历史数据查询、趋势分析，可一键生成符合行业标准的检测报告，报告包含测点位置、硬度值、硬度分布图表等信息，支持导出多种格式，满足企业合规审核与数据追溯需求。
四、实际检测过程与结果
（一）检测准备
1. 样品制备：选取X80钢石油管道对接焊缝样品，按照GB/T 27552-2021标准要求，对焊缝横截面进行机械切割、打磨、抛光处理，确保检测表面平整无划痕，适当腐蚀后清晰区分焊缝各区域边界。
2. 设备调试：将样品放置在设备工作台上，调整工作台水平，通过软件校准设备精度，预设检测参数：试验力选用HV0.3（符合显微硬度试验要求），测点间距0.5mm，在焊缝金属、热影响区、母材分别设置检测点，启动全景扫描功能，完成焊缝区域边界识别。
（二）检测过程
启动全自动检测模式后，设备按照预设方案自动完成以下操作：高精度电动XY试台带动样品精准移动，高清CCD摄像头自动聚焦，压头按设定试验力加载并卸载，形成标准维氏压痕；图像分析系统自动识别压痕轮廓，以亚像素级精度测量压痕对角线长度，依据维氏硬度公式瞬间计算硬度值，同时记录测点坐标与硬度数据；检测完成后，自动生成焊缝硬度分布映射图，清晰呈现各区域硬度梯度。
整个检测过程无需人工干预，单条焊缝（长度50mm）全区域检测仅需15分钟，相比传统手动检测效率提升4-6倍，大幅缩短了检测周期。
（三）检测结果与分析
1. 检测数据：本次共检测3组X80钢焊缝样品，每组样品检测20个测点，其中焊缝金属测点8个、热影响区测点8个、母材测点4个，检测结果显示：母材平均硬度为185HV，焊缝金属平均硬度为210HV，热影响区平均硬度为235HV，均符合该企业产品技术要求（热影响区硬度≤250HV，焊缝金属硬度不低于母材下限的90%）。
2. 异常排查：在其中1组样品的热影响区发现2个测点硬度异常（分别为258HV、262HV），设备通过硬度分布映射图精准定位异常位置，结合焊接工艺分析，判定为焊接冷却速度过快导致的局部淬硬组织。企业依据该检测结果，调整焊接冷却工艺，后续检测中该区域硬度恢复正常（228-242HV），有效避免了焊接接头失效隐患。
3. 合规性验证：检测数据与报告完全符合GB/T 4340.1-2009、GB/T 27552-2021标准要求，可直接用于产品CE、API认证审核，解决了此前手动检测报告不合规的问题。
五、应用成效
该企业引入全景全自动维氏硬度计后，彻底解决了传统焊缝检测的痛点，实现了焊缝检测的标准化、高效化与精准化，具体成效如下：
1. 检测精度显著提升：消除人为操作误差，检测数据重复性误差≤±2%，可精准捕捉焊缝微小硬度梯度变化，漏检率降至0，有效排查淬硬组织、软化区等隐患，保障焊接接头质量。
2. 检测效率大幅提高：单条焊缝检测时间从1-2小时缩短至15分钟，检测效率提升4-6倍，可满足大批量焊缝样品的检测需求，缩短产品生产周期，降低生产成本。
3. 降低操作门槛与成本：设备一键式自动化操作，普通技术员经过短暂培训即可完成专家级检测，减少对专业检测人员的依赖，降低人力成本；同时避免人工记录错误，减少质量争议。
4. 完善质量管控体系：实现检测数据的自动存储、追溯与分析，一键生成合规检测报告，适配石油化工、压力容器行业的合规要求，助力企业提升产品质量竞争力，降低设备运行安全风险。
六、案例总结
焊缝硬度检测是保障承压设备、管道等产品安全运行的关键环节，其精准性与效率直接关系到企业的产品质量与市场竞争力。本案例中，全景全自动维氏硬度计凭借全景扫描、全程自动化、高精度测量、智能数据管理等核心优势，完美解决了传统手动检测的痛点，不仅满足了企业对焊缝检测的精准性、高效性要求，更契合GB/T 4340.1-2009、GB/T 27552-2021等行业标准，为企业焊接工艺优化、质量管控提供了可靠的技术支撑。
目前，该设备已在该企业稳定运行1年以上，累计完成数千条焊缝检测，检测合格率提升至99.8%，有效降低了焊接缺陷导致的产品返工率与安全隐患，得到企业质量部门的高度认可。该案例充分证明，全景全自动维氏硬度计可广泛应用于石油化工、压力容器、机械制造等行业的焊缝检测，为各类焊接产品的质量管控提供高效、精准的解决方案。
