仪器名称：电子万能试验机系列
仪器型号：微机控制WDW-****A系列和液晶数显WDW-S****A系列（龙门台式）
设备介绍：WDW-****A系列和WDW-S****A系列试验机采用交流伺服或者交流步进电动机作为动力源；采用先进的芯片集成技术，专业设计的数据采集、放大和控制系统，试验力、变形的放大、A/D转换过程实现了全数字化调整。
产品类型 电子万能试验系统
所用标准 GB：T228 ISO：6892 ASTM：E8 其他：
所属材料 金属,塑料,复合材料,弹簧,服饰/鞋,木材,橡胶/弹性体,沥青/岩土/混凝土,泡沫材料,生物医学,管线管,电子/电气,粘结,紧固件,纸张,纺织品,薄膜,部件,食品,包装
所属行业 冶金行业,质量检测中心,大专院校,工业用品,汽车/铁路/船舶制造,航空制造业,生物医学
测试类型 拉伸,压缩,剪切,剥离
技术参数
主要技术参数 | WDW-***A系列 | WDW-S***A系列 | ||||||||
5 | 10 | 20 | 30 | 50 | 100 | 200 | 300 | |||
结构形式 | 龙门落地式结构 | |||||||||
最大试验力（KN） | 5 | 10 | 20 | 30 | 50 | 100 | 200 | 300 | ||
试验机等级 | 1级（0.5级） | |||||||||
操作方式 | 微机控制（中文或英文软件操作）/ 液晶数显 | 微机控制（中文或英文软件操作） | ||||||||
力值测量范围 | 最大试验力的2%-100%（0.5级为0.4%-100%） | |||||||||
试验力准确度 | 优于示值的±1%（±0.5%特殊选择） | |||||||||
变形显示误差 | ±1%(或者±0.5%) | |||||||||
试验力最小分辨力 | 0.01N | |||||||||
横梁位移精度 | ±1%（±0.5%） | |||||||||
变形准确度 | 优于±1%（±0.5%） | |||||||||
调速范围 | 0.01-500mm/min | |||||||||
试验行程 | ≥600 mm（可根据客户需求定制） | |||||||||
试验空间调整机构 | 高精度步进电机或交流伺服电机，低噪音同步带传动 | |||||||||
符合标准 | 符合国家GB/T2611标准 | |||||||||
保护功能 | 过载保护，限位保护 | |||||||||
供电电源 | 220 V（380V） | |||||||||
工作环境 | 室温-45℃，湿度20%-80% | |||||||||
夹具形式 | 根据客户要求，配置合适夹具。特殊夹具可根据客户订做。 | |||||||||
主机外形尺寸mm | 约650*480*1400 | 约780*590*1700 | 约780*590*1900 | 约1200*850*2550 | 约1200*850*2650 | |||||
性能特点：
■ 试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动变化；
■ 根据负荷大小自动切换到适当的量程，以确保测量数据的准确性；试验力测量的调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化；
■ 自动标定：系统可自动实现示值准确度的标定；
■ 自动保存：试验结束，试验数据和曲线自动保存；
■ 过程实现：试验过程、测量、显示和分析等均由微机完成；
■ 批量试验：对相同参数的试样，一次设定后可顺次完成；
■ 试验软件：中英文操作界面，菜单提示，鼠标操作。
一.简介：
国内微机控制电子式万能试验机起步于90年代初，我公司是吸取国外领先技术、开发研制电子式万能试验机的企业之一。为提高企业产品的技术水平，公司先后吸取国内外先进技术，使公司的产品技术水平跃上了一个新的台阶。
方案描述：
2.1主机：
该试验机采用国产交流伺服电机作为动力源；采用先进的芯片集成技术，专业设计的PCI数据采集放大和控制系统，试验力、变形的放大、A/D转换过程实现了全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业，可根据GB、JIS、ASTM、DIN、ISO等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。
依据标准：
GB/T 2611 《试验机通用技术要求》
GB/T 16491 《电子万能试验机》
满足（客户需要的材料标准）国家标准的要求，符合GB、ISO、ASTM、DIN等多种标准的数据处理。可以符合用户的要求及提供的标准。

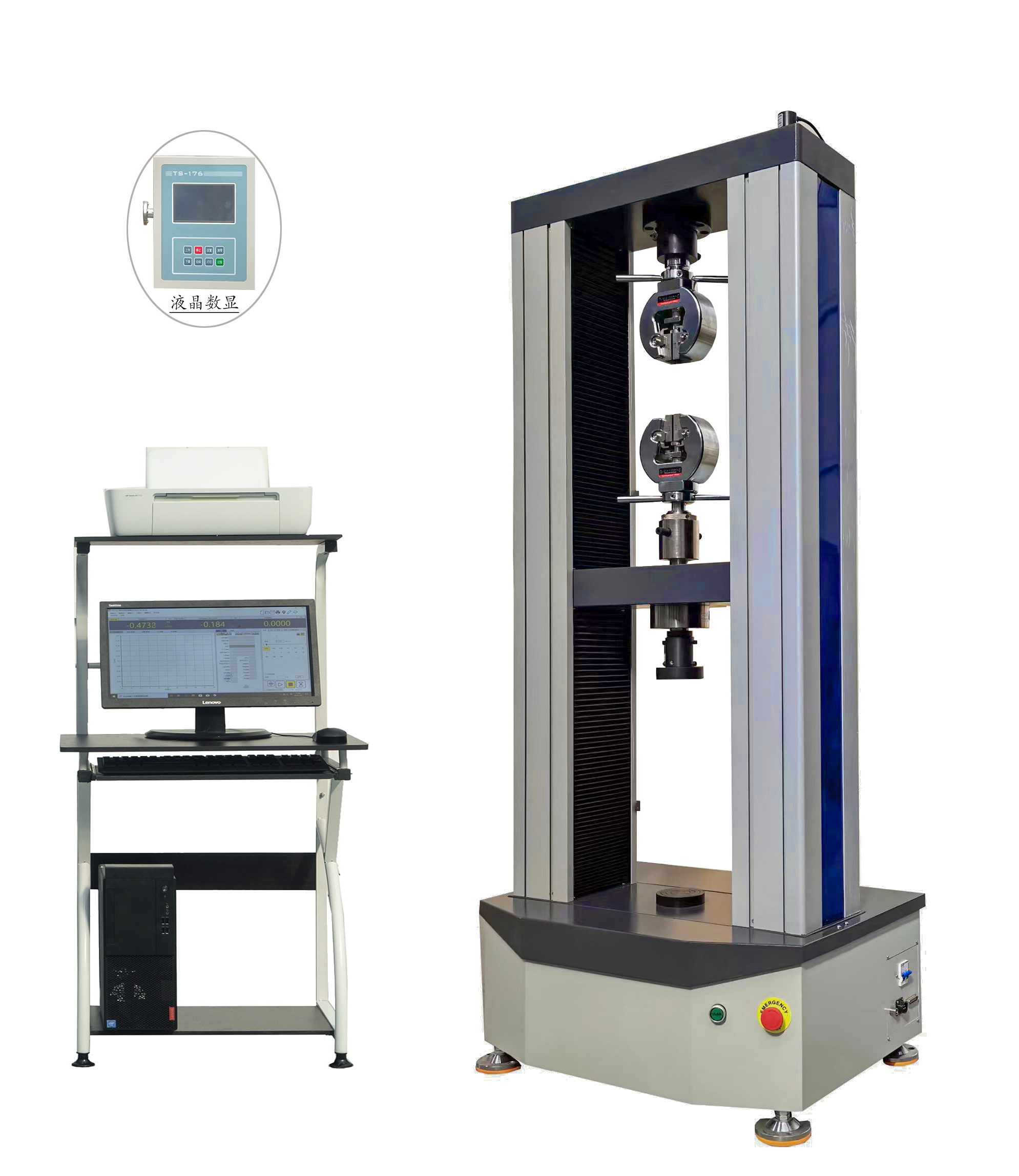

2.1.1主机主要由底座、横梁和立柱组成。上中下三个横梁组成双空间，中横梁可实现无级升降，可同时安装拉伸、压缩附具，有利于减少附具拆装的麻烦。立柱将横梁连接成门式结构，强度高，刚性好，保证试验准确、安全。
2.1.2电机选用国产交流伺服电机：可实现行业最快的响应频率2.0kHz，反应速度快；横梁动作平滑、停止时无振动，有效缩短高精度的定位时间，运行中噪音低，配时代最新控制器，可控速度可实现行业最高水平的稳定速度；防护等级达到TP67标准，环境的适应性更强。
2.1.3减速系统：采用高精度减速装置，噪音低、运行平稳、速度控制精度高。公司配有专用数控滚齿机，有效保证同步带轮轮齿精度及粗糙度，且减速比及同步带张紧方式经精确计算及合理设计，保证横梁稳定运行和同步带长久的良好运行状态。
2.1.4传感器：专为试验机行业研发的高性能传感器，精度高、寿命长，外部采用不锈钢材料，具有良好的防水性能，防护等级可达IP67。
2.1.5传动系统：选用多达72道工序的精工双螺母预紧磨削丝杠，预紧力精确控制，消除传动间隙，磨削保证精度，热处理工艺保证滚道硬度，丝杠传动平稳、噪音小、使用寿命长、终生免维护。
2.1.6外形：主机外罩采用铝合金材料一次挤压成型，硬度高、刚性好、无变形，表面磨砂处理，整体美观耐用。
2.2控制系统：
2.2.1本机采用高精度控制器，保证了该试验机可以实现等速位移、等速试验力、等速变形的三闭环控制。
2.2.2采用国产交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。
2.2.3电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。
2.2.4自动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的准确性；实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化
2.2.5条件存盘：试验控制数据和试样条件可制成模块，方便了批量试验的进行；
2.2.6自动变速：试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动变化；
2.2.7自动标定：系统可自动实现示值准确度的标定；
2.2.8自动保存：试验结束，试验数据和曲线自动保存；
2.2.9过程实现：试验过程、测量、显示和分析等均由微机完成；
2.2.10批量试验：对相同参数的试样，一次设定后可顺次完成；
2.3软件：

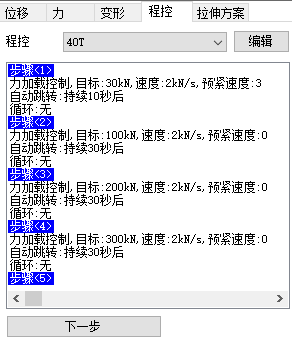

该测控软件用于微机控制电子万能试验机进行各种金属及非金属（如人造板等）的试验，按照相应标准完成实时测量与显示、实时控制及数据处理、结果输出及报表打印等各种功能。
2.3.1试验软件：中文WINDOWS界面，菜单提示，鼠标操作；

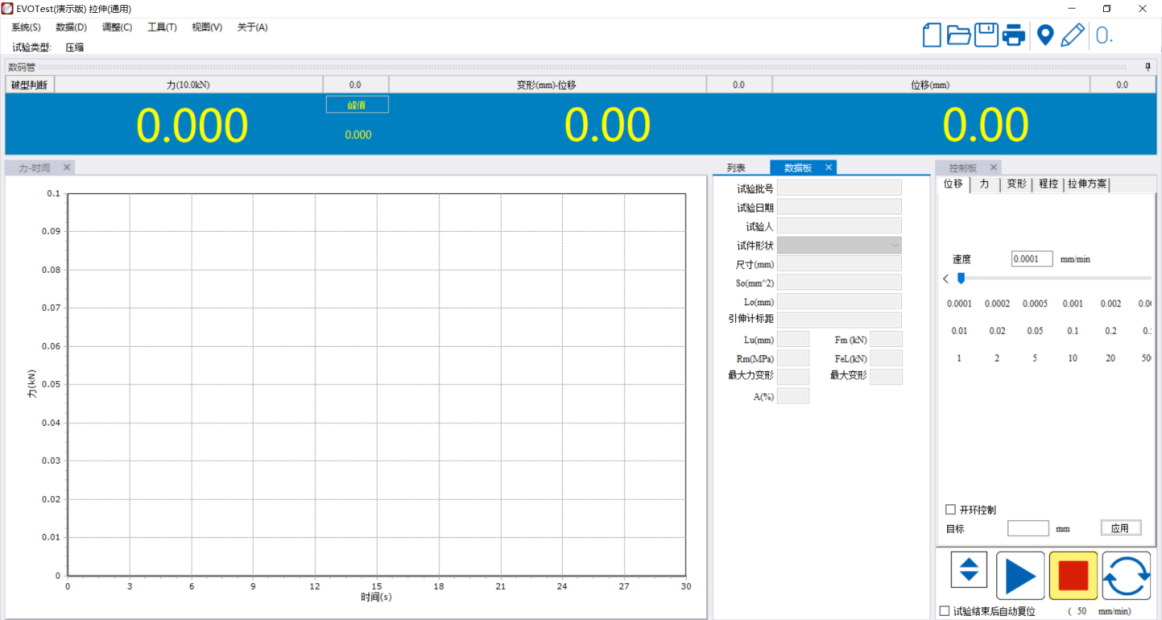

2.3.2显示方式：数据和曲线随试验过程动态显示；
2.3.3曲线遍历：试验完成后，可对曲线进行再分析，用鼠标可找到曲线上任一点所对应的试验数据；
2.3.4曲线选择：可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印；

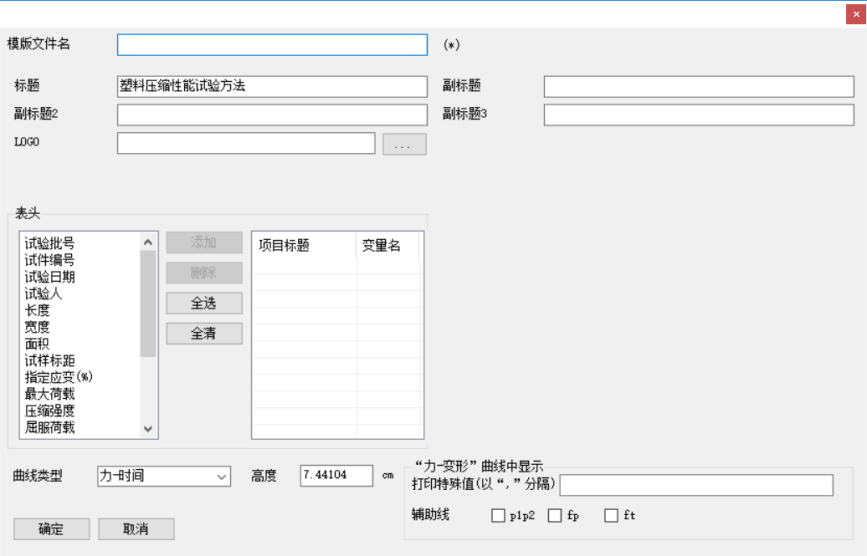

2.3.5试验报告：可按用户要求的格式编制报告并打印；具有网络接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。
2.3.6限位保护：具有程控和机械两级限位保护；
2.3.7自动停机：试样断裂后，移动横梁自动停止；
2.3.8过载保护：当负荷超过各档最大值的3-5%时，自动停机；
2.3.9试验软件内置标准网络接口，试验数据可通过此标准接口传输给网络，软件说明书和帮助文档中对此接口有详细说明和使用配置方法，网络软件通过此接口可与试验软件进行数据交换和传输。我们协助用户进行联网，但不单独为用户定制网络接口，也不承担和相关网络公司进行协商协调的责任。如果涉及派出软件人员到用户现场服务需要收取相应费用。
自动和人工两种模式求取试验结果，自动形成报表，使数据分析过程简便。
三、主要技术性能指标：
1. 最大试验力： 50kN；
2. 试验机精度等级 1级
3. 试验力不分档，测量范围： 1-50KN；
4. 试验力测量准确度： ≤±1%；
5. 试验力测量重复性误差 ≤±1%；
6. 位移速度控制范围： 0.01～500mm/min;
7. 位移测量精度： ≤±1%；
8. 拉伸试验空间： 0～600mm；
9. 压缩试验空间： 0～600mm；
10. 试验空间宽度： 400mm；
11. 供电电源功率： 0.75KW，220V，50Hz。
12. 机器尺寸及重量： 780*590*1900mm,约550KG
四、系统配置清单：
序号 | 项目名称 | 规格 | 数量 | 品牌 | 备注 | |
1. | 四立柱主机 | 50KN上拉下压 | 1台 | 奥龙 | ||
2. | 滚珠丝杠副 | 2套 | 自主定制 | |||
3. | 交流伺服电机和控制器 | 1套 | 国产 | |||
4. | 负荷传感器 | 50KN | 1只 | 国产 | ||
5. | 软件及闭环控制系统 | 自主研发 | 1套 | |||
6. | 引伸计 | 1只 | 奥龙 | 选配 | ||
7. | 计算机 | （当前主流配置） | 1台 | 联想 | ||
8. | 随机工具、随机文件 | 使用说明书，安装手册等 | 1套 | |||
9. | 附具 | 1.楔形拉伸附具 | 平钳口：0-7（mm） | 1副 | 奥龙 | |
圆钳口：φ4-φ9（mm） | 1副 | |||||
2.压缩附具 | 压盘直径：φ100（mm） | 1套 | ||||
五、技术情报和资料的保密：
5.1本技术方案属于我公司技术资料，用户应对我方提供的技术情报和资料承担保密义务，不论本方案是否采用，本条款长期有效。
5.2我方对用户提供的技术情报和资料亦应承担保密义务。
